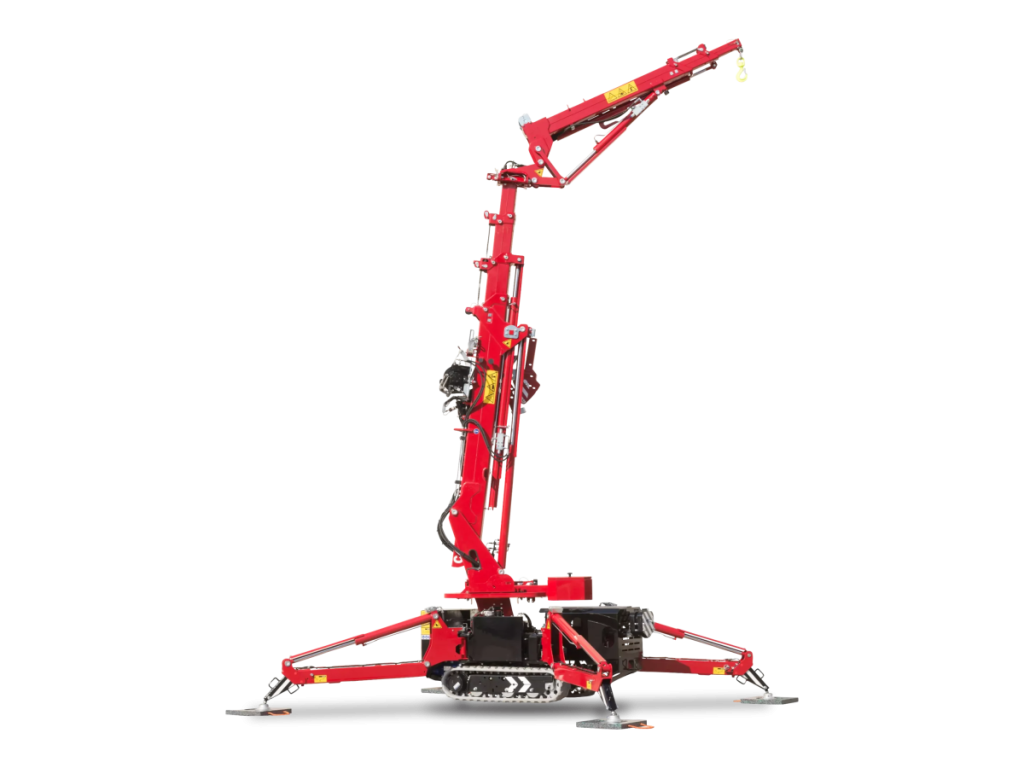

Hoeflon C4e
Multifunctionele compactkraan
2.350kg capaciteit
14,6m hijshoogte
0,75m breedte
2.150kg eigen gewicht
Waar we hem voor inzetten
De C4e is nauwelijks breder dan de C1e, 75 centimeter, maar tilt vier keer zoveel en komt bijna drie keer zo hoog. In transportstand is hij maar 1,20 meter hoog, dus hij rijdt onder een lage doorgang of een galerij door. Met de jib, die bij de C4e een optie is, haalt hij 14,6 meter hoogte.
- Gevelelementen en puien plaatsen waar een autokraan niet bij komt
- Staal en houten balken binnen op hun plek leggen
- Dakdelen en materiaal naar boven brengen
- Werk onder een overkapping of galerij, hij komt er zelf onderdoor
Wat hij tilt op afstand
Hoe verder de last van de kraan af hangt, hoe minder hij aankan. De cijfers hieronder komen uit het hijsdiagram van Hoeflon zelf.
| Vlucht | Maximaal gewicht |
|---|---|
| 2 m | 2.350 kg |
| 4 m | 1.220 kg |
| 6 m | 550 kg |
| 8 m | 320 kg |
| 10 m | 190 kg |
Deze tabel loopt door tot de volle vlucht met de jib erbij. De rijen van 8 en 10 meter gaan alleen met de jib.
Een hijsdiagram geldt per stand. Staat de kraan anders, bijvoorbeeld met de giek plat in plaats van rechtop, dan kan er minder aan de haak. Dit zijn de cijfers in de gunstigste stand, en de machinist bepaalt op de plek wat kan.
Op het gewicht dat je opgeeft rekenen wij zelf nog 25 procent marge, want aanslagmateriaal weegt ook mee. Weet je het gewicht niet zeker? Vul het formulier in, dan zoeken wij de machine erbij.
Waar hij langs moet
Voordat de kraan komt, is dit wat er moet kloppen op de plek zelf.
| Doorgang | minstens 0,83 m, de kraan zelf is 0,75 m breed |
|---|---|
| Rijhoogte | 1,20 m in transportstand |
| Eigen gewicht | 2.150 kg |
| Bodemdruk | 0,59 kg/cm² |
| Stroom | gewoon stopcontact, 230 V |
| Zwenken | rondom, zonder eindstand |
Goed om te weten
- De 2350 kg geldt vlak bij de machine. Op 6 meter vlucht is het nog ongeveer 550 kg.
- Eigen gewicht 2150 kg. Op een verdiepingsvloer of kelderdek eerst nakijken wat die aankan.
- De jib is een optie en zit er niet altijd op. Zonder jib reikt hij 7,3 meter. Is de jib nodig, dan zet de rekenhulp in het offerteformulier dat er zelf bij, en zoeken wij een C4e met jib.
- Met de jib erop tilt hij hooguit 600 kg.
Alle specificaties
| Capaciteit | 2350 kg |
|---|---|
| Capaciteit op max. vlucht | 144 kg |
| Lier aan één kabel | 1000 kg |
| Lier ingeschoren | tot 3000 kg |
| Hijshoogte incl. jib | 14,6 m |
| Max. vlucht incl. jib | 11,7 m |
| Jiblengte | 4,3 m |
| Max. vlucht excl. jib | 7,3 m |
| Giekhoek | -5 tot 83 graden |
| Hellingshoek | 20 graden |
| Zwenkbereik | Eindeloos |
| Afmetingen exl. opties | 2,80m x 0,75m x 1,20m |
| Afmetingen incl. opties | 3,04m x 0,75m x 1,95m |
| Totaalgewicht incl. opties | 2150 kg |
| Totaalgewicht excl. opties | 1900 kg |
| Bodemdruk | 0,59 kg/cm² |
| Oplaadmogelijkheden | 230 V |
Ingeschoren betekent dat de lierkabel meerdere keren over een katrol loopt. Dan kan er meer aan de haak, maar gaat het langzamer. Wat er echt aan kan, hangt ook af van de stand en de vlucht. Kijk daarvoor in het hijsdiagram.
Specificaties komen van de fabrikant en zijn onder voorbehoud. Twijfel je of deze kraan jouw last aankan? Vraag het even na.
